өндөр даралтын зуухны хоолой
Арвин их ажлын туршлага, сэтгэлгээтэй компаниудын ачаар бид өндөр даралтын зуухны хоолойг дэлхийн олон боломжит худалдан авагчдад найдвартай ханган нийлүүлэгчээр тодорч, "хэрэглэгчээс эхэлж, урагшлах" аж ахуйн нэгжийн гүн ухааныг баримталж, үйлчлүүлэгчдийг чин сэтгэлээсээ угтан авч байна. гэртээ болон гадаадад бидэнтэй хамтран ажиллах боломжтой.
Арвин их ажлын туршлага, ухамсартай компаниудын ачаар бид дэлхийн олон боломжит худалдан авагчдад найдвартай ханган нийлүүлэгчээр тодорч байна.хайлшин ган хоолой, Бойлерийн хоолой, хайлшгүй ган хоолой, Шинэ зуунд бид “Нэгдмэл, хичээнгүй, өндөр үр ашигтай, инноваци” аж ахуйн нэгжийн сэтгэлгээг сурталчилж, “чанарт суурилсан, санаачлагатай, тэргүүн зэрэглэлийн брендийн төлөө” бодлогоо баримталж байна. Бид энэ алтан боломжийг ашиглан гэрэлт ирээдүйг бүтээх болно.
Тойм
Өргөдөл
Энэ нь голчлон өндөр даралтын болон уурын зуухны хоолойн өндөр чанарын нүүрстөрөгчийн хийц ган, хайлшин хийцийн ган, зэвэрдэггүй халуунд тэсвэртэй ган оёдолгүй ган хоолой хийхэд ашиглагддаг.
Уурын зуухны өндөр даралт, өндөр температурт засвар үйлчилгээ хийхэд голчлон ашигладаг (хэт халаагч хоолой, дахин халаагч хоолой, агаарын чиглүүлэгч хоолой, өндөр ба хэт өндөр даралтын уурын зуухны гол уурын хоолой). Өндөр температурт утааны хий, усны уурын нөлөөн дор хоолой нь исэлдэж, зэврэх болно. Ган хоолой нь өндөр бат бөх, исэлдэлт, зэврэлтэнд тэсвэртэй, бүтцийн тогтвортой байдал сайтай байхыг шаарддаг.
Үндсэн зэрэг
Өндөр чанарын нүүрстөрөгчийн бүтцийн гангийн зэрэг: 20гр, 20мнг, 25мнг
Хайлшийн бүтцийн гангийн зэрэг: 15мг、20мог、12крмог、15крмог、12кр2мог、12крмовг、12кр3мовситиб гэх мэт
Зэвэрдэггүй халуунд тэсвэртэй гангийн зэрэг: 1cr18ni9 1cr18ni11nb
Химийн бүрэлдэхүүн хэсэг
| Зэрэг | Чанартай Анги | Химийн шинж чанар | ||||||||||||||
| C | Si | Mn | P | S | Nb | V | Ti | Cr | Ni | Cu | Nd | Mo | B | Алс” | ||
| 不大于 | 不小于 | |||||||||||||||
| Q345 | A | 0.20 | 0.50 | 1.70 | 0.035 | 0.035 | 0.30 | 0.50 | 0.20 | 0.012 | 0.10 | - | - | |||
| B | 0.035 | 0.035 | ||||||||||||||
| C | 0.030 | 0.030 | 0.07 | 0.15 | 0.20 | 0.015 | ||||||||||
| D | 0.18 | 0.030 | 0.025 | |||||||||||||
| E | 0.025 | 0.020 | ||||||||||||||
| Q390 | A | 0.20 | 0.50 | 1.70 | 0.035 | 0.035 | 0.07 | 0.20 | 0.20 | 0.3. | 0.50 | 0.20 | 0.015 | 0.10 | - | - |
| B | 0.035 | 0.035 | ||||||||||||||
| C | 0.030 | 0.030 | 0,015 | |||||||||||||
| D | 0.030 | 0.025 | ||||||||||||||
| E | 0.025 | 0.020 | ||||||||||||||
| Q42O | A | 0.20 | 0.50 | 1.70 | 0.035 | 0.035 | 0.07 | 0.2. | 0.20 | 0.30 | 0.80 | 0.20 | 0.015 | 0.20 | - | - |
| B | 0.035 | 0.035 | ||||||||||||||
| C | 0.030 | 0.030 | 0.015 | |||||||||||||
| D | 0.030 | 0.025 | ||||||||||||||
| E | 0.025 | 0.020 | ||||||||||||||
| Q46O | C | 0.20 | 0.60 | 1.80 | 0.030 | 0.030 | 0.11 | 0.20 | 0.20 | 0.30 | 0.80 | 0.20 | 0.015 | 0.20 | 0.005 | 0.015 |
| D | 0.030 | 0.025 | ||||||||||||||
| E | 0.025 | 0.020 | ||||||||||||||
| Q500 | C | 0.18 | 0.60 | 1.80 | 0.025 | 0.020 | 0.11 | 0.20 | 0.20 | 0.60 | 0.80 | 0.20 | 0.015 | 0.20 | 0.005 | 0.015 |
| D | 0.025 | 0.015 | ||||||||||||||
| E | 0.020 | 0.010 | ||||||||||||||
| Q550 | C | 0.18 | 0.60 | 2.00 | 0.025 | 0,020 | 0.11 | 0.20 | 0.20 | 0.80 | 0.80 | 0.20 | 0.015 | 0.30 | 0.005 | 0.015 |
| D | 0.025 | 0,015 | ||||||||||||||
| E | 0.020 | 0.010 | ||||||||||||||
| Q62O | C | 0.18 | 0.60 | 2.00 | 0.025 | 0.020 | 0.11 | 0.20 | 0.20 | 1.00 | 0.80 | 0.20 | 0.015 | 0.30 | 0.005 | 0.015 |
| D | 0.025 | 0.015 | ||||||||||||||
| E | 0.020 | 0.010 | ||||||||||||||
| Q345A ба Q345B зэрэглэлээс бусад ган нь Al, Nb, V, Ti зэрэг цэвэршүүлсэн үр тарианы элементүүдийн дор хаяж нэгийг агуулсан байх ёстой. Хэрэгцээний дагуу ханган нийлүүлэгч нь нэг буюу хэд хэдэн цэвэршүүлсэн үр тарианы элементүүдийг нэмж болно, хамгийн их утга Хүснэгтэнд заасан шаардлагыг хангасан байх ёстой. Nb + V + Ti нийлсэн тохиолдолд <0.22% °Q345, Q390, Q420, Q46O зэрэглэлийн хувьд Mo + Cr <0.30% oCr болон Ni-ийн агуулга тус бүрийг үлдэгдэл элемент болгон ашиглах үед Cr, Ni-ийн агууламжийг оруулах ёсгүй. 0.30% -иас их байх; нэмэх шаардлагатай үед түүний агуулга нь хүснэгтэд заасан шаардлагыг хангасан байх ёстой эсвэл ханган нийлүүлэгч болон худалдан авагчтай зөвлөлдөх замаар тодорхойлно. J Хэрэв нийлүүлэгч нь азотын агууламж нь хүснэгтэд заасан шаардлагад нийцэж байгааг баталгаажуулж чадвал азотын агууламжийн шинжилгээг хийхгүй байж болно. Хэрэв ган дээр Al, Nb, V, Ti болон бусад хайлшийн элементүүдийг азотоор бэхэлсэн бол азотын агууламж хязгаарлагдахгүй. Азотын бэхэлгээний агууламжийг чанарын гэрчилгээнд зааж өгөх ёстой. "Бүх хөнгөн цагааныг ашиглах үед нийт хөнгөн цагааны агууламж AIt ^ 0.020% B | ||||||||||||||||
Механик өмч
| No | Зэрэг | Механик өмч | ||||
|
|
| Суналт | Ургац | Сунгах | Цохилт (J) | Гар ур чадвар |
| 1 | 20G | 410- | ≥ | 24/22% | 40/27 | - |
| 2 | 20MnG | 415- | ≥ | 22/20% | 40/27 | - |
| 3 | 25MnG | 485- | ≥ | 20/18% | 40/27 | - |
| 4 | 15 МоГ | 450- | ≥ | 22/20% | 40/27 | - |
| 6 | 12CrMoG | 410- | ≥ | 21/19% | 40/27 | - |
| 7 | 15CrMoG | 440- | ≥ | 21/19% | 40/27 | - |
| 8 | 12Cr2MoG | 450- | ≥ | 22/20% | 40/27 | - |
| 9 | 12Cr1MoVG | 470- | ≥ | 21/19% | 40/27 | - |
| 10 | 12Cr2MoWVTiB | 540- | ≥ | 18/-% | 40/- | - |
| 11 | 10Cr9Mo1VNbN | ≥ | ≥ | 20/16% | 40/27 | ≤ |
| 12 | 10Cr9MoW2VNbBN | ≥ | ≥ | 20/16% | 40/27 | ≤ |
Хүлцэл
Ханын зузаан ба гадна диаметр:
Хэрэв тусгай шаардлага байхгүй бол хоолойг ердийн гадна диаметр, хананы зузаанаар нийлүүлнэ. Дараах хуудас шиг
| Ангиллын тэмдэглэгээ | Үйлдвэрлэлийн арга | Хоолойн хэмжээ | Хүлцэл | |||
| Ердийн зэрэг | Өндөр зэрэглэл | |||||
| WH | Халуун цувисан (экструд) хоолой | Ердийн гадна диаметр （D） | <57 | 0.40 | ±0,30 | |
| 57〜325 | SW35 | ±0.75%D | ±0.5%D | |||
| S>35 | ±1%D | ±0.75%D | ||||
| >325〜6。. | + 1%D эсвэл + 5.Бага нэгийг ав一2 | |||||
| >600 | + 1%D эсвэл + 7,Бага нэгийг авна一2 | |||||
| Хэвийн хананы зузаан （S） | <4.0 | ±|・丨） | ±0.35 | |||
| >4.0-20 | + 12.5%S | ±10%S | ||||
| >20 | DV219 | ±10%S | ±7.5%S | |||
| 心219 | + 12.5%S -10%S | 土10% S | ||||
| WH | Дулааны тэлэлтийн хоолой | Ердийн гадна диаметр (D) | бүгд | ±1%D | ±0.75%. |
| Хэвийн хананы зузаан (S) | бүгд | + 20%S -10% S | + 15%S -io%s | ||
| WC | Хүйтэн татсан (өнхрөх) Ppipe | Ердийн гадна диаметр (D) | <25.4 | ±'L1j | - |
| >25.4〜4() | ±0.20 | ||||
| >40~50 | |:0.25 | - | |||
| >50~60 | ±0.30 | ||||
| >60 | ±0.5%D | ||||
| Хэвийн хананы зузаан (S) | <3.0 | ±0.3 | ±0.2 | ||
| >3.0 | S | ±7.5%S |
Урт:
Ган хоолойн ердийн урт нь 4 000 мм ~ 12 000 мм байна. Нийлүүлэгч болон худалдан авагчийн хооронд зөвшилцсөний дараа, гэрээг бөглөсний дараа 12 000 мм-ээс их урттай ган хоолой эсвэл I 000 мм-ээс богино боловч 3 000 мм-ээс багагүй ган хоолойг хүргэж болно; богино урт 4000 мм-ээс бага боловч 3000 мм-ээс багагүй ган хоолойн тоо нь нийлүүлсэн нийт ган хоолойн 5%-иас ихгүй байна.
Хүргэлтийн жин:
Ган хоолойг нэрлэсэн гадна диаметр ба хананы зузаанаар эсвэл нэрлэсэн дотоод диаметр ба хананы зузаанаар нийлүүлэх үед ган хоолойг бодит жингээр нь нийлүүлнэ. Мөн онолын жингийн дагуу хүргэж болно.
Ган хоолойг нэрлэсэн гадна диаметр ба хананы хамгийн бага зузааны дагуу нийлүүлэх үед ган хоолойг бодит жингийн дагуу; эрэлт нийлүүлэлтийн талууд хэлэлцээ хийдэг. Тэгээд гэрээнд заасан байгаа. Мөн ган хоолойг онолын жингийн дагуу хүргэж болно.
Жин хүлцэл:
Худалдан авагчийн шаардлагын дагуу ханган нийлүүлэгч болон худалдан авагчийн хооронд зөвшилцсөний дараа, гэрээнд нийлүүлэх ган хоолойн бодит жин ба онолын жингийн зөрүү нь дараахь шаардлагыг хангасан байна.
a) Нэг ган хоолой: ± 10%;
b) Хамгийн багадаа 10 тонн хэмжээтэй ган хоолойн багц бүр: ± 7.5%.
Туршилтын шаардлага
Гидравстатик туршилт:
Ган хоолойг гидравликийн туршилтыг нэг нэгээр нь хийх ёстой. Туршилтын хамгийн их даралт нь 20 МПа байна. Туршилтын даралтын дор тогтворжуулах хугацаа 10 секундээс багагүй байх ёстой бөгөөд ган хоолой нь гоожиж болохгүй.
Хэрэглэгч зөвшөөрсний дараа гидравлик туршилтыг эргэлтийн гүйдлийн туршилт эсвэл соронзон урсгалын алдагдлын туршилтаар сольж болно.
Үл эвдэх туршилт:
Илүү их үзлэг хийх шаардлагатай хоолойнуудыг нэг нэгээр нь хэт авианы аппаратаар шалгах хэрэгтэй. Хэлэлцээрийн явцад талуудын зөвшөөрөл шаардлагатай бөгөөд гэрээнд заасан бол бусад үл эвдэх туршилтыг нэмж болно.
Хавтгай болгох туршилт:
Гаднах диаметр нь 22 мм-ээс их хоолойг тэгшлэх туршилтыг явуулна. Туршилтын туршид харагдахуйц давхарга, цагаан толбо, хольц үүсэх ёсгүй.
Шатаалтын туршилт:
Худалдан авагчийн шаардлагын дагуу гэрээнд заасан гадна диаметр ≤76мм, хананы зузаан ≤8мм ган хоолойг шатаах туршилт хийж болно. Туршилтыг тасалгааны температурт 60 ° конустай хийсэн. Шатаалтын дараа гадна диаметрийн шатаах хурд нь дараах хүснэгтийн шаардлагыг хангасан байх ёстой бөгөөд туршилтын материалд ан цав, цууралт байхгүй байх ёстой.
| Ган төрөл
| Ган хоолойн гадна диаметрийн шатаах хэмжээ/% | ||
| Дотоод диаметр/Гадна диаметр | |||
| <0.6 | >0.6 〜0.8 | >0.8 | |
| Өндөр чанарын нүүрстөрөгчийн бүтцийн ган | 10 | 12 | 17 |
| Бүтцийн хайлшин ган | 8 | 10 | 15 |
| •Дээжний дотоод диаметрийг тооцоолно. | |||
Бүтээгдэхүүний дэлгэрэнгүй

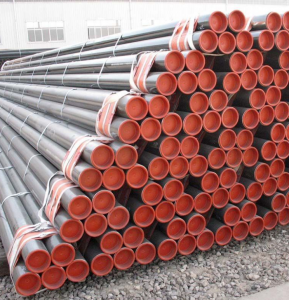

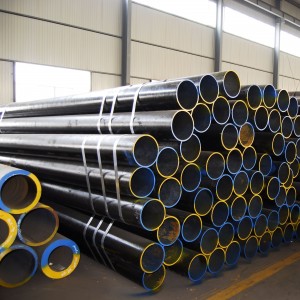

Өндөр даралтын уурын зууханд зориулсан оёдолгүй ган хоолой
GB/T5310-2017
ASME SA-106/SA-106M-2015
ASTMA210(A210M)-2012
ASME SA-213/SA-213M
