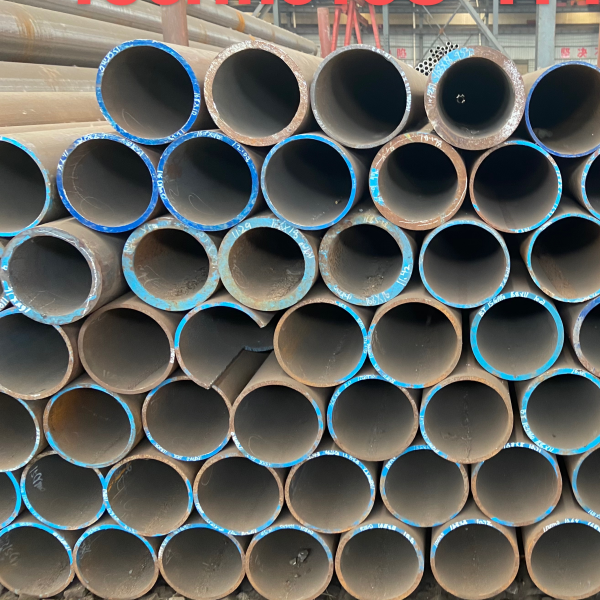

GB / T5310-2017 Seamless tube alang sa high pressure boiler
Aplikasyon
Panguna nga gigamit alang sa taas nga presyur ug taas nga temperatura nga serbisyo sa boiler (Superheater tube, reheater tube, air guide tube, main steam tube para sa taas ug ultra high pressure boiler). Ubos sa aksyon sa taas nga temperatura nga flue gas ug alisngaw sa tubig, ang tubo mag-oxidize ug mag-corrode. Gikinahanglan nga ang steel pipe adunay taas nga durability, taas nga resistensya sa oksihenasyon ug corrosion, ug maayo nga structural stability.
Panguna nga Grado
Grado sa taas nga kalidad nga carbon structural steel: 20g, 20mng, 25mng
Grado sa alloy structural steel: 15mog, 20mog, 12crmog, 15crmog, 12cr2mog, 12crmovg, 12cr3movsitib, etc
Sa lain-laing mga sumbanan adunay lain-laing mga Grado
GB5310 : 20G = EN10216 P235GH
| Materyal | C | Si | Mn | P | S | Cr | MO | NI | Al | Cu | Ti | V |
| P235GH | ≤0.16 | ≤0.35 | ≤1.20 | ≤0.025 | ≤0.025 | ≤0.3 | ≤0.08 | ≤0.3 | ≤0.02 | ≤0.3 | ≤0.04 | ≤0.02 |
| 20G | 0.17-0.24 | 0.17-0.37 | 0.35-0.65 | ≤0.03 | ≤0.03 | - | - | - | - | - | - | - |
| Materyal | Kusog nga Tensile | Abot | Extension |
| 20G | 410-550 | ≥245 | ≥24 |
| P235GH | 320-440 | 215-235 | 27 |
| 360-500 | 25 |
| Materyal | Pagsulay | ||||||
| 20G: | Pagpatag | Hydraulic | Pagsulay sa Epekto | NDT | Eddy | Grazin gidak-on | Microscopic nga istruktura |
| P235GH | Pagpatag | Hydraulic | Pagsulay sa Epekto | NDT | Electromagnetic | Pagpalapad sa drift | Paghugot sa pagtulo |
Pagkamatugtanon
Gibag-on sa kuta ug diametro sa gawas:
Kung wala’y espesyal nga mga kinahanglanon, ang tubo mahimong ipadala ingon normal nga diameter sa gawas ug gibag-on nga normal nga dingding. Ingon sa mosunod nga sheet
| Klasipikasyon sa pagtudlo | Pamaagi sa paghimo | Gidak-on sa tubo | Pagkamatugtanon | |||
| Normal nga grado | Taas nga grado | |||||
| WH | Hot Rolled （extrude） pipe | Normal nga gawas nga Diametro （D） | <57 | ug 0.40 | ±0,30 | |
| 57 〜325 | SW35 | ±0.75%D | ±0.5%D | |||
| S>35 | ±1%D | ±0.75%D | ||||
| >325-6.. | + 1%D o + 5.Kuha og gamay nga usa一2 | |||||
| >600 | + 1%D o + 7,Kuha og gamay nga usa一2 | |||||
| Normal nga Gibag-on sa Wall （S） | <4.0 | ±|・丨） | ±0.35 | |||
| >4.0-20 | + 12.5%S | ±10%S | ||||
| >20 | DV219 | ±10%S | ±7.5%S | |||
| 心219 | + 12.5%S -10%S | 土10%S | ||||
| WH | Thermal pagpalapad tubo | Normal nga gawas nga Diametro (D) | tanan | ±1%D | ±0.75%. |
| Normal nga Gibag-on sa Wall (S) | tanan | + 20%S -10%S | + 15%S -io%s | ||
| WC | Bugnaw nga gibunlot (giligid) Ppipe | Normal nga gawas nga Diametro (D) | <25.4 | ± 'L1j | — |
| >25.4 〜4() | ±0.20 | ||||
| >40 ~ 50 | |:0.25 | — | |||
| >50 ~ 60 | ±0.30 | ||||
| >60 | ±0.5%D | ||||
| Normal nga Gibag-on sa Wall (S) | <3.0 | ± 0.3 | ± 0.2 | ||
| >3.0 | S | ±7.5%S |
Gitas-on:
Ang kasagarang gitas-on sa steel pipe mao ang 4 000 mm ~ 12 000 mm. Human sa konsultasyon tali sa supplier ug sa pumapalit, ug pun-on sa kontrata, kini mahimong gihatod steel tubo uban sa usa ka gitas-on nga labaw pa kay sa 12 000 mm o mas mubo pa kay sa ako 000 mm apan dili mas mubo pa kay sa 3 000 mm; mubo nga gitas-on Ang gidaghanon sa steel pipe nga ubos sa 4,000 mm apan dili moubos sa 3,000 mm dili molapas sa 5% sa kinatibuk-ang gidaghanon sa steel pipe nga gihatag
Timbang sa pagpadala:
Sa diha nga ang steel pipe gihatag sumala sa nominal nga gawas nga diametro ug nominal nga gibag-on sa kuta o ang nominal nga sulod nga diametro ug nominal nga gibag-on sa bungbong, ang steel pipe gihatag sumala sa aktwal nga gibug-aton. Mahimo usab kini ipadala sumala sa teoretikal nga gibug-aton.
Sa diha nga ang steel pipe gihatag sumala sa nominal nga gawas nga diametro ug minimum nga gibag-on sa kuta, ang steel pipe gihatag sumala sa aktwal nga gibug-aton; nakigsabot ang mga partido sa suplay ug panginahanglan. Ug kini gipakita sa kontrata. Ang steel pipe mahimo usab nga ipadala sumala sa teoretikal nga gibug-aton.
Timbang tolerance:
Sumala sa mga kinahanglanon sa mamalitay, human sa konsultasyon tali sa supplier ug sa mamalitay, ug sa kontrata, ang pagtipas tali sa aktuwal nga gibug-aton ug sa teoretikal nga gibug-aton sa delivery steel pipe kinahanglan sa pagsugat sa mosunod nga mga kinahanglanon:
a) Single steel pipe: ± 10%;
b) Ang matag batch sa steel pipe nga adunay minimum nga gidak-on nga 10 t: ± 7.5%.
Kinahanglanon sa Pagsulay
Pagsulay sa Hydraustatic:
Ang steel pipe kinahanglan nga sulayan hydraulically tagsa-tagsa. Ang labing kataas nga presyur sa pagsulay mao ang 20 MPa. Ubos sa presyur sa pagsulay, ang oras sa pagpalig-on kinahanglan nga dili moubos sa 10 s, ug ang pipe nga puthaw kinahanglan dili motulo.
Human mouyon ang user, ang hydraulic test mahimong mapulihan sa eddy current testing o magnetic flux leakage testing.
Dili Makadaot nga Pagsulay:
Ang mga tubo nga nanginahanglan dugang nga pag-inspeksyon kinahanglan nga susihon sa usag usa sa ultrasonic. Pagkahuman sa negosasyon nanginahanglan sa pagtugot sa partido ug gipiho sa kontrata, ang uban nga dili makadaot nga pagsulay mahimong idugang.
Pagsulay sa pagpatag:
Ang mga tubo nga adunay gawas nga diyametro nga labaw sa 22 mm kinahanglan nga ipailalom sa usa ka pagsulay sa pag-flatte. Walay makita nga delamination, puti nga mga spots, o mga hugaw nga mahitabo sa panahon sa tibuok nga eksperimento.
Flaring Test:
Sumala sa mga kinahanglanon sa mamalitay ug gipahayag sa kontrata, ang steel pipe nga adunay outer diameter ≤76mm ug wall thickness ≤8mm mahimo nga flaring test. Ang eksperimento gihimo sa temperatura sa kwarto nga adunay taper nga 60 °. Pagkahuman sa flaring, ang flaring rate sa gawas nga diyametro kinahanglan nga magtagbo sa mga kinahanglanon sa mosunud nga lamesa, ug ang materyal sa pagsulay kinahanglan dili magpakita sa mga liki o pagkagisi.
| Matang sa Steel
| Outter diameter flaring rate sa steel pipe/% | ||
| Inner Diameter/Outer Diameter | |||
| <0.6 | >0.6 〜0.8 | >0.8 | |
| Taas nga kalidad nga carbon structural steel | 10 | 12 | 17 |
| Structural alloy nga asero | 8 | 10 | 15 |
| • Ang sulod nga diametro kalkulado alang sa sample. | |||
